智能电容器


产品参数
工作环境
输入电压：380V±20%或220V±20%
取样电流Is：≤5A
工作温度：-10℃~55℃
工作频率：50Hz±5%
电压畸变率：≤5%
相对湿度：最大95%
电源条件
额定电压：~220V/380V
电压偏差：±20%
电压波形：正弦波，总畸变率不大于2.5%
工频频率：48.5~51.5Hz
功率消耗：＜3W
测量误差
电压：≤0.5%
电流：≤0.5%
功率因数：≤±1.5%
温度：±1℃
环境条件
环境温度：-40℃~40℃
相对湿度：40℃，20~90%
海拔高度：≤2000m
保护误差
电压≤0.5%
电流：≤1%
温度：±1℃
可靠性参数
控制准确率：100%
控制容许次数：200万次（国网电力科学研究院测试报告）
电气安全
电气间隙与爬电距离、绝缘强度、安全防护、短路强度、采用与控制电路防护均符合中华人民共和国电力行业标准DL/T842-2003《压低并联电容器装置使用条件》、GB/t22582-2008《低压电力电容器功率因数补偿装置》中对应条款要求。

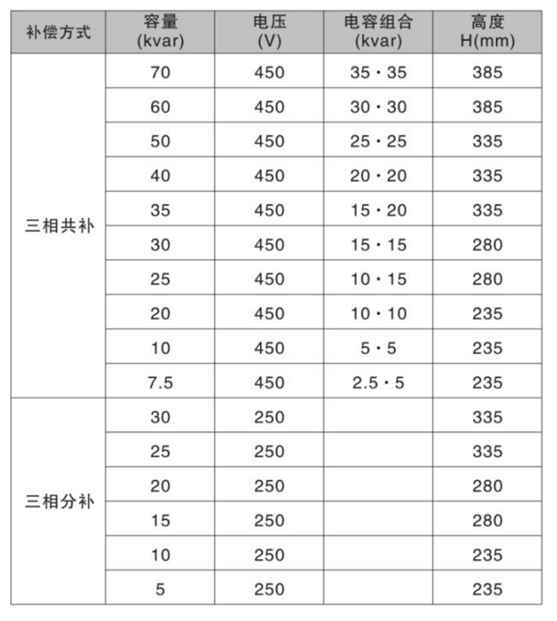

产品尺寸说明

产品工作原理

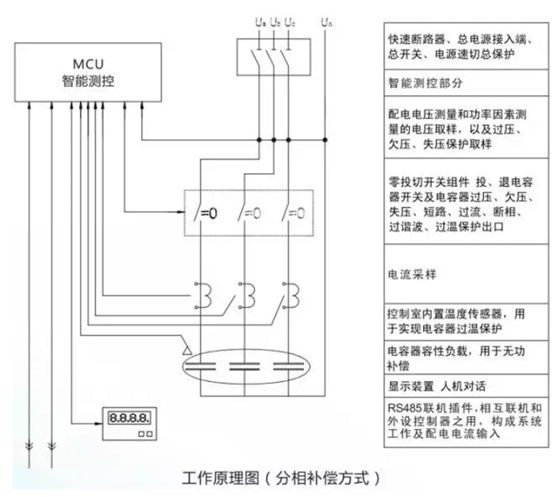

产品由智能组件、同步投切开关电气组件、电流采样组件和低压电力电容器等部件组成，下图是产品系列中分相补偿方式的工作原理框图

产品接线图
产品在柜体中积木式组装，构成无功自动补偿装置，打破传统自动补偿装置的结构模式，如下图所示，具有电容器零投切等优异功能以及结构简洁、同样柜体可撞更多电容量、生产简易、容量可调整性好、运行维护方便等特点。
