主要用途与适用范围

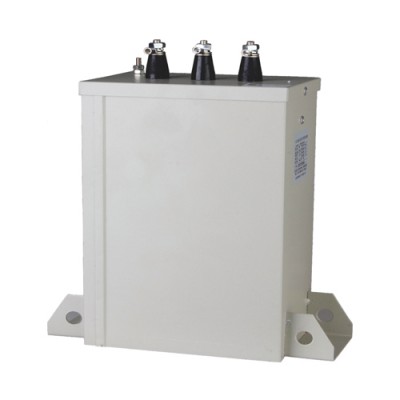

自愈式低压并联电容器适用于频率50Hz或60Hz低压电力系统,主要用于提高功率因数、减少线路损耗、改善电压质量,挖掘变压器容量等。是国家推荐使用的新型节电产品。
本公司依靠科技优势和严格按ISO9001质量体系管理,产品质优价廉、服务周到。质保期18个月,明显高于国内同类产品。
工作条件
1、电容器从电源切除后一定要保证电容器剩余电压降至10%额定电压才允许再次投入,通常情况下这个时间约需200S,所以要选用带有切除后再投入有锁定时间功能的控制器。对于采用等电位投切开关的可以不受此限制。
2、海拔高度不超过2000M。
3、环境温度类别﹣25/C,最低温度﹣25℃,最高温度C类(最高不超过50℃,24小时内温度平均值不超过40℃,一年内温度平均值不超过30℃)。电容器应保证在良好通风条件下工作,不允许在密闭不透风环境下工作。
结构特征
1、体积小、重量轻、安装方便
采用优质金属化聚丙烯薄膜新材料作为介质,以及独特的结构设计使电容器体积,重量仅为老产品的1/4和1/5。
2、损耗低、发热少、温升小
采用新型喷金工艺和独特的金属化膜边缘加厚技术,使电容器抗涌流能力大大加强,性能稳定,工作寿命大大延长,电容器自身能耗降低,实际值低于0.08%,发热少,温升小,节能效果显著。
3、优良的自愈性能
介质局部击穿能迅速自愈,恢复正常工作,性能大大提高。
4、安全性
内装有自放电电阻和保险装置,使用安全可靠。
5、不漏油,绿色环保
采用微晶蜡作为浸渍剂,常温呈固态,滴熔点高于70℃,在使用过程中不漏油,避免了环境污染,不但具有干式的结构特点,而且具有浸渍电容器的优点。此外,独特的浸渍工艺使电容器运行更为可靠。
主要技术参数
1、额定电压:230V、250V、400V、415V、450V、525V、690V、750V,其他电压均可特殊定制。
2、额定容量:0.4~0.69kV的1~60kvar,其他电压等级的容量另定。
3、额定频率:50Hz或60Hz
4、容量允差:﹣5%~﹢10%
5、损耗角正切值:20℃时tan δ≤0.1%
6、耐电压:极间2.15倍额定电压10秒钟,极壳间2uN+2kV或3kV,取较高方,10S,无永久性击穿或闪络。
7、最高允许过电压:1.1倍额定电压时,每24小时中不超过8小时;1.15倍额定电压时,每24小时不超过30分钟;1.2倍额定电压时,不超过5分钟;1.3倍额定电压时,不超过1分钟。
8、最大允许电流:允许电流不超过1.3倍额定电流下运行。过渡过电流,考虑过电压,电容正偏差以及谐波的影响,过渡过电压最大不超过1.43倍额定电流。
9、接法:△角接,Y星接,Y星接中性点引出,III三段式,单相各种接法,其他接法根据用户情况需要商定。
10、自放电性能:电容器断电后3分钟剩余电压从√2uN降至75V以下。
11、符合标准:GB/T12747—2004,IEC60831:2002。
