应用领域

针对农网等供电半径长，负荷变化大，造成了供电末端电压低的现象，该产品有效解决配电末端电压低的问题，保证供电正常，投资成本低，补偿效果好。

产品参数

系统参数

额定电压等级：380V/480V

输入相电压范围：-40%~ +20%

电网频率：50Hz/60Hz（范围：45Hz~63HZ）

网络结构： 三相三线、三相四线

电路拓扑：三电平

通讯监控能力

监控方式：标配WiFi模块（通过手机、iPad、笔记本电脑灯进行web访问，从而实现数据显示及参数设定）

显示内容：电压、电流、频率、功率因素、运行温度等实时运行信息

通讯接口：RS485/CAN/网口

通讯协议：Modbus协议/电总协议

环境要求

运行温度：-10~45℃

海拔高度：＜1500m，1500米以上按照GB/T3859.2请降额使用，或者联系经销商

IP等级：IP44

抗震能力：8级

性能指标

三相平衡补偿能力：不平衡度＜5%

额定电流（或最大不平衡补偿电流）：45A（SPC-30）；75A （SPC-50）；150A（SPC-100）

无功补偿范围：从-1~1可调

无功补偿容量：30kvar；50kvar；75kvar；100kvar

无功补偿率：＞99%

响应时间：＜15ms

保护功能：过压保护、欠压保护、短路保护、逆变桥反向保护，过补偿保护，防雷双重保护等。

配电功能：两路电能分配，带C级防雷功能

机械特性

型号：30；50；75;100

尺寸：W700*1150

颜色：不锈钢本色

重量：58kg(SPC-30)；72kg (SPC-50)；90kg(SPC-75)115kg(SPC-100)

安装方式：户外落地式/悬挂式（H杆、F杆）

安装倾斜角：＜5度

产品型号与尺寸

产品接线图

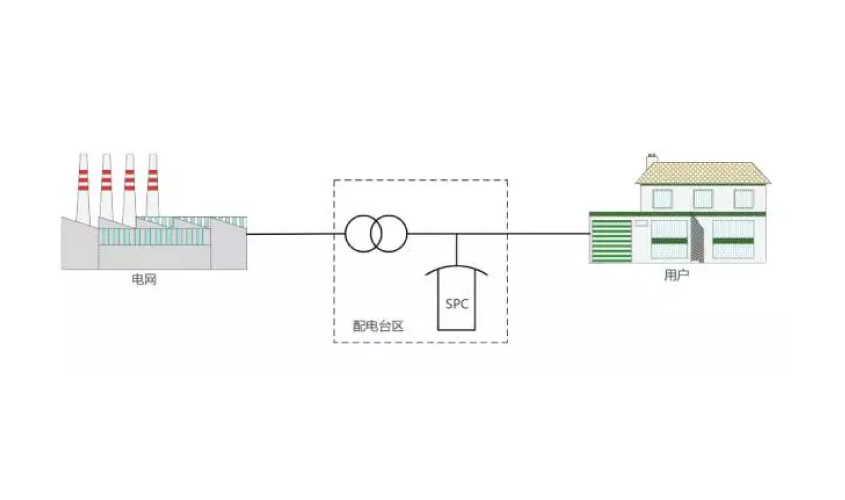

SPC安装位置主要选取在配电台区配电变压器的低压侧，即介于变压器与用户负荷之间。

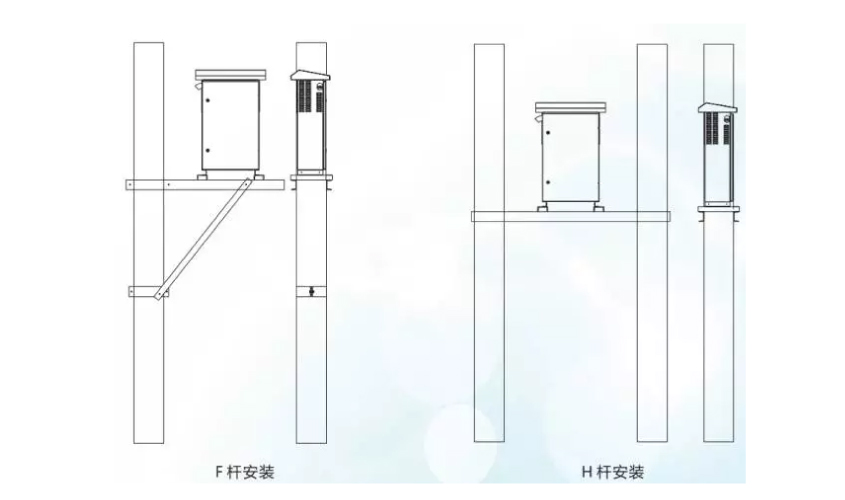

SPC工作现场安装方式

安装方式包括F杆，H杆和户外落地式
